Kugelhähne

Kugelhähne gehören zu den Absperrarmaturen. Die Kugelhähne können per Hand oder mit einem Antrieb betätigt werden. Durch den ISO Aufbauflansch können bei vielen Kugelhahntypen elektrische oder pneumatische Antriebe montiert werden. Desweiteren gibt es die Möglichkeit Endschalterboxen direkt auf einen Kugelhahn zu montieren.

Je nach Anforderung gibt es Kugelhähne auch mit verschiedenen Zulassungen:

- TA Luft

- DVGW Gas

- Fire safe

Textsuche

Kategorien

  • 1
  • 2
  • 3
  • 4
  • 5
  • Einträge 1-16 von 77

Typ PA-284HP.866, PN 205, Gewinde nach DIN 2999, Handhebel, Betriebstemperatur: max. 260°C,  Gehäuse: Edelstahl 1.4408, Kugel: Edelstahl 1.4408, Dichtung: PEEK, Entlastungsbohrung mit ISO-Direktaufbauflansch

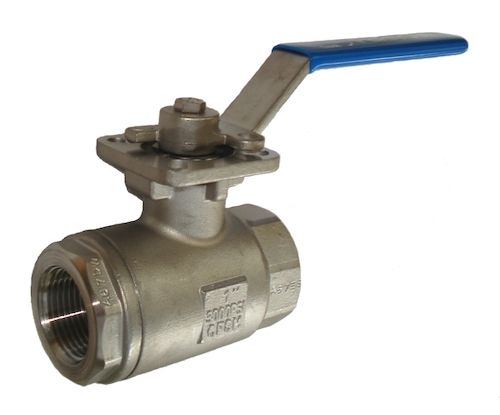

Beidseitig Innengewinde, PN 63, reduzierter Durchgang, Handhebel, Betriebstemperatur: max. 180°C,  Gehäuse: Edelstahl 1.4408, Kugel: Edelstahl 1.4408, Dichtung: PTFE

Beidseitig Innengewinde, PN 63, voller Durchgang, 2-teilig, Betriebstemperatur: -20 bis +180°C, Gehäuse: 1.4408, Kugel: 1.4408, Dichtungen: TFM-1600, pneumatischer Antrieb, doppeltwirkend (DA) oder einfachwirkend (SR), erforderlicher Steuerdruck: 6 bar

Beidseitig Innengewinde, PN 63, voller Durchgang, 2-teilig, Betriebstemperatur: -20 bis +180°C,  Gehäuse: 1.4408, Kugel: 1.4408, Dichtungen: TFM-1600, elektrischer Antrieb, Fabr. Valbia, Schwenkwinkel 90°, Handnotbetätigung über Handrad, Umgebungstemperatur: -20°C bis +55°C, 2 freie Wegendschalter, Drehmomentschalter,  Schutzart IP 65, ED 75% (VB 015: 50%), Spannung: 24V/115V/230V AC, 12V/24V DC

Gewinde nach DIN 2999, Betriebstemperatur: max. 260°C, Gehäuse: Edelstahl 1.4408,  Kugel: Edelstahl 1.4408, Dichtung: PEEK, Entlastungsbohrung, elektrischer Antrieb, Fabr. Valbia, Schwenkwinkel 90°, Handnotbetätigung über Handrad, Umgebungstemperatur: -20°C bis +55°C, 2 freie Wegendschalter, Drehmomentschalter,  Schutzart IP 65, ED 75% (VB 015: 50%), Spannung: 24V/115V/230V AC, 12V/24V DC,  Spindelverlängerung: 100mm

Gewinde nach DIN 2999, Betriebstemperatur: max. 260°C,  Gehäuse: Edelstahl 1.4408, Kugel: Edelstahl 1.4408, Dichtung: PEEK, Entlastungsbohrung,
pneumatischer Antrieb, doppeltwirkend (DA) oder einfachwirkend (SR), erforderlicher Steuerdruck: 6 bar, Spindelverlängerung: 100mm

Beidseitig Innengewinde, PN 63, voller Durchgang, Handhebel, Betriebstemperatur: max. 180°C,  Gehäuse: Edelstahl 1.4408, Kugel: Edelstahl 1.4401, Dichtungen: TFM-1600, mit Endschalterbox Var. A: 2 mechanische Endschalter, Typ Crouzet, 250V AC, 5A

Typ PA-19HP.266.PE (PN 16)
Typ PA-19HP.466.PE (PN 40)

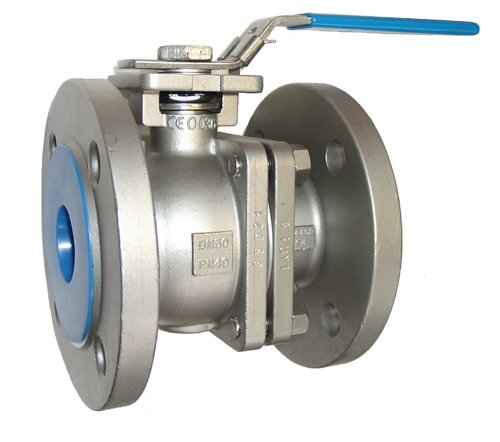

Voller Durchgang, 2-teilig, Baulänge nach DIN 3202 F4, ab DN 125 F5, Flansche nach DIN PN 10/40, ab DN
65 PN 10/16, Handhebel, Betriebstemperatur: max. 260°C, Gehäuse: Edelstahl 1.4408,
Kugel: Edelstahl 1.4408, Dichtung: PEEK, mit Entlastungsbohrung, mit ISO-Direktaufbauflansch

Beidseitig Innengewinde, PN 63, voller Durchgang, Handhebel, Betriebstemperatur: max. 180°C,  Gehäuse: Edelstahl 1.4408, Kugel: Edelstahl 1.4408, Dichtung: PTFE

Beidseitig Anschweißende, PN 63, voller Durchgang, 3-teilig, Betriebstemperatur: -20 bis +180°C,  Gehäuse: 1.4408, Kugel: 1.4408, Dichtungen: TFM-1600, pneumatischer Antrieb, doppeltwirkend (DA) oder einfachwirkend (SR), erforderlicher Steuerdruck: 6 bar

Beidseitig Anschweißende, PN 63, voller Durchgang, 3-teilig, Betriebstemperatur: -20 bis +180°C, Gehäuse: 1.4408, Kugel: 1.4408, Dichtungen: TFM-1600, elektrischer Antrieb, Fabr. Valbia, Schwenkwinkel 90°, Handnotbetätigung über Handrad, Umgebungstemperatur: -20°C bis +55°C, 2 freie Wegendschalter, Drehmomentschalter,  Schutzart IP 65, ED 75% (VB015: 50%), Spannung: 24V/115V/230V AC, 12V/24V AC DC

Voller Durchgang, 2-teilig, Baulänge nach DIN 3202 F4, ab DN 125 F5, Flansche nach DIN PN 10/40,  ab DN 65 PN 10/16, Betriebstemperatur: max. 260°C, Gehäuse: Edelstahl 1.4408, Kugel: Edelstahl 1.4408, Dichtung: PEEK, mit Entlastungsbohrung, elektrischer Antrieb, Fabr. Valbia, Schwenkwinkel 90°, Handnotbetätigung über Handrad,  Umgebungstemperatur: -20°C bis +55°C, 2 freie Wegendschalter, Drehmomentschalter,  Schutzart IP 65, ED 75% (VB 015: 50%), Spannung: 24V/115V/230V AC, 12V/24V DC,  Spindelverlängerung: 100mm

Voller Durchgang, 2-teilig, Baulänge nach DIN 3202 F4, ab DN 125 F5, Flansche nach DIN PN 10/40, ab DN 65 PN 10/16, Betriebstemperatur: max. 260°C, Gehäuse: Edelstahl 1.4408, Kugel: Edelstahl 1.4408, Dichtung: PEEK, mit Entlastungsbohrung, pneumatischer Antrieb, doppeltwirkend (DA) oder einfachwirkend (SR), erforderlicher Steuerdruck: 6 bar, Spindelverlängerung: 100mm

Beidseitig Anschweißende, PN 63, voller Durchgang, Handhebel, Betriebstemperatur: max. 180°C,  Gehäuse: Edelstahl 1.4408, Kugel: Edelstahl 1.4408, Dichtung: TFM-1600, mit Endschalterbox Var. A: 2 mechanische Endschalter, Typ Crouzet, 250V AC, 5A

Beidseitig Gewindeende, PN 410, voller Durchgang, Handhebel, Betriebstemperatur: max. 260°C,  Gehäuse: Edelstahl CF8M, Kugel: Edelstahl CF8M, Dichtung: PEEK, mit ISO-Aufbauflansch PA-341.966-TH: mit Gewindeenden PA-341.966-BW: mit Anschweißenden

Beidseitig Innengewinde, PN 63, voller Durchgang, Handhebel, Betriebstemperatur: max. 180°C,  Gehäuse: Edelstahl 1.4408, Kugel: Edelstahl 1.4408, Dichtung: PTFE, Baulänge nach DIN 3202-M3

  • 1
  • 2
  • 3
  • 4
  • 5
  • Einträge 1-16 von 77

Technische Information

Ausführung

Kugelhähne gibt es in verschiedenen Ausführungen. Bei der Ausführung unterscheidet man, zwischen 1-teilig, 2-teilig oder 3-teiligen Kugelhahn. 1-teilige Kugelhähne haben meist einen reduzierten Durchgang, während 2- und 3-teilige Kugelhähne einen vollen Durchgang besitzen.

Anschlussarten

Wir haben verschiedene Anschlussarten im Programm. Die Kugelhähne erhalten Sie mit Gewinde-, Flansch- oder Anschweißende.

Gehäuse Material

Bei dem Gehäuse gibt es folgende Materialien zur Auswahl:

- Messig

-Stahl

-Edelstahl

-Grauguss

-Sphäroguss

Betätigung

Alle Kugelhähne können von Hand betätigt werden. Die bewegung können Sie mit einem Handhebel oder einem Handrad mit Getriebe (Aufbauflansch benötigt) ausführen. Bei den Kugelhähnen mit Aufbauflansch gibt es veschiedenste Antriebsmöglichkeiten. Für die Pneumatikantriebe muss zwischen einfach- oder doppeltwirkend entschieden werden. Bei den elektrischen Antrieben gibt es die Auswahl zwischen 24 V, 230 V und 400 V.

Nennweiten

Unsere Kugelhähne bieten wir von der Größe 1/4" bis 4" und DN 8 bis DN 600 an.

Zeugnisse und Zulassung

Für fast alle Kugelhähne sind Prüfzeugnisse 2.2 und 3.1 verfügbar. Aber auch Zeugnisse und Zulassungen sind für besondere Anforderungen möglich:

-TA Luft

-DVGW Gas

-DVGW Trinkwasser

-Atex Fire Safe
