Absperrklappen

Absperrklappen gehören zu den Absperrarmaturen. Die Absperrklappen können per Hand oder mit einem Antrieb betätigt werden. Durch den ISO Aufbauflansch können bei allen Absperrklappen elektrische oder pneumatische Antriebe montiert werden. Desweiteren gibt es die Möglichkeit Endschalterboxen direkt auf einer Absperrklappe zu montieren.

Je nach Anforderung gibt es Absperrklappen auch mit verschiedenen Zulassungen:

-DVGW Trinkwasser

- DVGW Gas

- Fire safe

Textsuche

Kategorien

  • 1
  • 2
  • 3
  • Einträge 1-16 von 42

Mit 4 Zentrieraugen, Baulänge nach EN 558-1 (K1), passend zwischen Flansche PN 6/10/16,  ab DN 350 PN 10 (PN 16 auf Anfrage), Topflansch nach ISO 5211, mit Handhebel, ab DN 250 mit Schneckenradgetriebe PA-1120.216.E: Gehäuse: GG-25 EKB, Scheibe: 1.4408, Dichtung: EPDM, max. 120°C

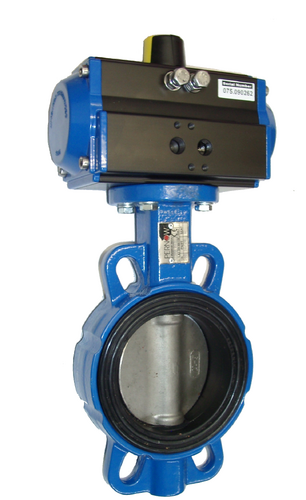

Mit 4 Zentrieraugen, Baulänge nach EN 558-1 (K1), passend zwischen Flansche PN 6/10/16,  ab DN 350 PN 10, Gehäuse: GG-25 EKB, Scheibe: 1.4408, Dichtung: EPDM, pneumatischer Antrieb, doppeltwirkend (DA) oder einfachwirkend (SR),  erforderlicher Steuerdruck: 6 bar

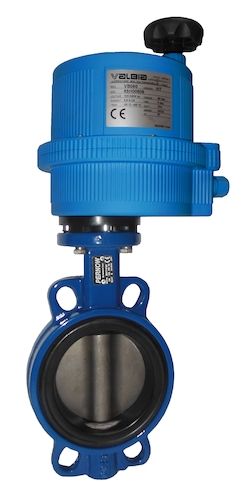

Mit 4 Zentrieraugen, Baulänge nach EN 558-1 (K1),
passend zwischen Flansche PN 6/10/16, ab DN 350 PN 10 oder PN 16,
Gehäuse: GG-25 EKB, Scheibe: 1.4408, Dichtung: EPDM,
elektrischer Antrieb, Fabr. Valbia, Schwenkwinkel 90°, Handnotbetätigung über Handrad,
Umgebungstemperatur: -20°C bis +55°C, 2 freie Wegendschalter, Drehmomentschalter,
Schutzart IP 65, ED 75% (VB015: 50%), Spannung: 24V/115V/230V AC, 12V/24V DC

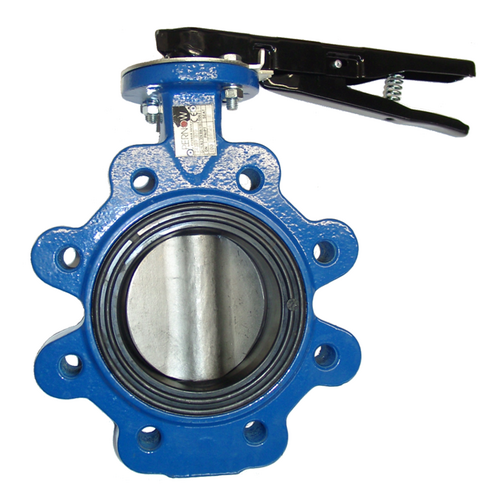

Mit Gewindeaugen, Baulänge nach EN 558-1 (K1), passend zwischen Flansche PN 10/16, ab DN 200 PN 10  (PN 16 auf Anfrage), Topflansch nach ISO 5211, mit Handhebel, ab DN 250 mit Schneckenradgetriebe PA-1140.216.E: Gehäuse: GG-25 EKB, Scheibe: 1.4408, Dichtung: EPDM, max. 120°C

Mit Gewindeaugen, Baulänge nach EN 558-1 (K1), passend zwischen Flansche PN 10/16,  ab DN 200 PN 10, Gehäuse: GG-25 EKB, Scheibe: 1.4408, Dichtung: EPDM, pneumatischer Antrieb, doppeltwirkend (DA) oder einfachwirkend (SR),  erforderlicher Steuerdruck: 6 bar

Mit Gewindeaugen, Baulänge nach EN 558-1 (K1),
passend zwischen Flansche PN 10/16,  ab DN 200 PN 10 oder PN 16,
Gehäuse: GG-25 EKB, Scheibe: 1.4408, Dichtung: EPDM,
elektrischer Antrieb, Fabr. Valbia, Schwenkwinkel 90°, Handnotbetätigung über Handrad,
Umgebungstemperatur: -20°C bis +55°C, 2 freie Wegendschalter, Drehmomentschalter,
Schutzart IP 65, ED 75% (VB015: 50%), Spannung: 24V/115V/230V AC, 12V/24V DC

Ab DN 100 erhältlich, Baulänge nach EN 558-1/13 (F16), passend für Flansche PN 10 oder PN 16,  Topflansch nach ISO 5211, mit Handhebel, ab DN 250 mit Schneckenradgetriebe PA-1160.226.E: Gehäuse: GGG-50 EKB, Scheibe: Edelstahl, Dichtung: EPDM, max. 120°C

Typ PA-924B
Mit 4 Zentrieraugen (Zwischenflanschausführung), Baulänge nach EN 558-1 (K1),
passend zwischen Flansche PN 6/10/16, Topflansch nach ISO 5211,
Gehäuse: 0.7040 EKB, Scheibe: Edelstahl 1.4408, Manschette: EPDM, max. 120°C,
pneumatischer Antrieb, doppeltwirkend (DA) oder einfachwirkend (SR), erforderlicher Steuerdruck: 6 bar

Typ PA-924B
Mit 4 Zentrieraugen (Zwischenflanschausführung), Baulänge nach EN 558-1 (K1),
passend zwischen Flansche PN 6/10/16, Topflansch nach ISO 5211,
Gehäuse: 0.7040 EKB, Scheibe: Edelstahl 1.4408, Manschette: EPDM, max. 120°C,
elektrischer Antrieb, Fabr. Valbia, Schwenkwinkel 90°, Handnotbetätigung über Handrad,
Umgebungstemperatur: -20°C bis +55°C, 2 freie Wegendschalter, Drehmomentschalter,
Schutzart IP 65, ED 75% (VB015: 50%), Spannung: 24V/115V/230V AC, 24V AC/DC

Ab DN 250 erhältlich, Baulänge nach EN 558-1 (K1), passend für Flansche PN 10 (PN 16 auf Anfrage),  Topflansch nach ISO 5211, mit Schneckenradgetriebe PA-1170.126.E: Gehäuse: GGG-50 EKB, Scheibe: Edelstahl, Dichtung: EPDM, max. 120°C

Typ PA-924T
it Gewindeaugen (Anflanschausführung), Baulänge nach EN 558-1 (K1),
passend zwischen Flansche PN 10 oder 16, Topflansch nach ISO 5211,
Gehäuse: 0.7040 EKB, Scheibe: Edelstahl 1.4408, Manschette: EPDM, max. 120°C,
pneumatischer Antrieb, doppeltwirkend (DA) oder einfachwirkend (SR), erforderlicher Steuerdruck: 6 bar

Typ PA-924T
Mit Gewindeaugen (Anflanschausführung), Baulänge nach EN 558-1 (K1),
passend zwischen Flansche PN 10 oder 16, Topflansch nach ISO 5211,
Gehäuse: 0.7040 EKB, Scheibe: Edelstahl 1.4408, Manschette: EPDM, max. 120°C,
elektrischer Antrieb, Fabr. Valbia, Schwenkwinkel 90°, Handnotbetätigung über Handrad,
Umgebungstemperatur: -20°C bis +55°C, 2 freie Wegendschalter, Drehmomentschalter,
Schutzart IP 65, ED 75% (VB015: 50%), Spannung: 24V/115V/230V AC, 24V AC/DC

Mit 4 Zentrieraugen, Baulänge nach EN 558-1 (K1), passend zwischen Flansche PN 10/16,  Topflansch nach ISO 5211, mit Handhebel, ab DN 250 mit Getriebe, Temperatur: -15°C bis +200°C, Gehäuse: GGG-50 EKB, Scheibe: 1.4408, Manschette: PTFE/Silikon

Typ PA-994B
Mit 4 Zentrieraugen (Zwischenflanschausführung), Baulänge nach EN 558-1 (K1),
passend zwischen Flansche PN 6/10/16, Topflansch nach ISO 5211,
Gehäuse: 0.7040 EKB, Scheibe: Edelstahl 1.4408, Manschette: NBR, max. 80°C,
pneumatischer Antrieb, doppeltwirkend (DA) oder einfachwirkend (SR), erforderlicher Steuerdruck: 6 bar

Typ PA-994B
Mit 4 Zentrieraugen (Zwischenflanschausführung), Baulänge nach EN 558-1 (K1),
passend zwischen Flansche PN 6/10/16, Topflansch nach ISO 5211,
Gehäuse: 0.7040 EKB, Scheibe: Edelstahl 1.4408, Manschette: NBR, max. 80°C,
elektrischer Antrieb, Fabr. Valbia, Schwenkwinkel 90°, Handnotbetätigung über Handrad,
Umgebungstemperatur: -20°C bis +55°C, 2 freie Wegendschalter, Drehmomentschalter,
Schutzart IP 65, ED 75% (VB015: 50%), Spannung: 24V/115V/230V AC, 12V/24V DC

Mit 4 Zentrieraugen, Baulänge nach EN 558-1 (K1), passend zwischen Flansche PN 10/16,  Topflansch nach ISO 5211, mit Handhebel, ab DN 250 mit Getriebe, Temperatur: -15°C bis +200°C,

Gehäuse: GGG-50 EKB, Scheibe: 1.4408 + PFA, Manschette: PTFE/Silikon

  • 1
  • 2
  • 3
  • Einträge 1-16 von 42

Technische Information

Ausführung

Absperrklappen gibt es in verschiedenen Ausführungen. Bei der Ausführung gibt es die Möglichkeiten Zwischenflansch, Anflansch, Doppelflansch, Exentrisch, Doppelexentrisch und Dreifchexentrisch.

Anschlussarten

Wir haben verschiedene Anschlussarten im Programm. Alle Absperrklappen erhalten Sie mit Zentrieraugen oder Gewindeaugen.

Gehäuse Material

Bei dem Gehäuse gibt es folgende Materialien zur Auswahl:

-Edelstahl

-Grauguss

-Sphäroguss

Dichtungen

Bei den Dichtungen haben wir eine sehr große Auswahl:

-EPDM

-NBR

-HTT-EPDM

-Silikon

-Viton

-PTFE

-metallisch

Betätigung

Alle Absperrklappen können von Hand betätigt werden. Die bewegung können Sie mit einem Handhebel oder einem Handrad mit Getriebe ausführen. Bei den Absperrklappen gibt es veschiedenste Antriebsmöglichkeiten. Für die Pneumatikantriebe muss zwischen einfach- oder doppeltwirkend entschieden werden. Bei den elektrischen Antrieben gibt es die Auswahl zwischen 24 V, 230 V und 400 V.

Nennweiten

Unsere Absperrklappen bieten wir von der Größe DN 25 bis DN 2000 an.

Zeugnisse und Zulassung

Für fast alle Absperrklappen sind Prüfzeugnisse 2.2 und 3.1 verfügbar. Aber auch Zeugnisse und Zulassungen sind für besondere Anforderungen möglich:

-DVGW Gas

-DVGW Trinkwasser

-Atex Fire Safe
